その3 からのつづき

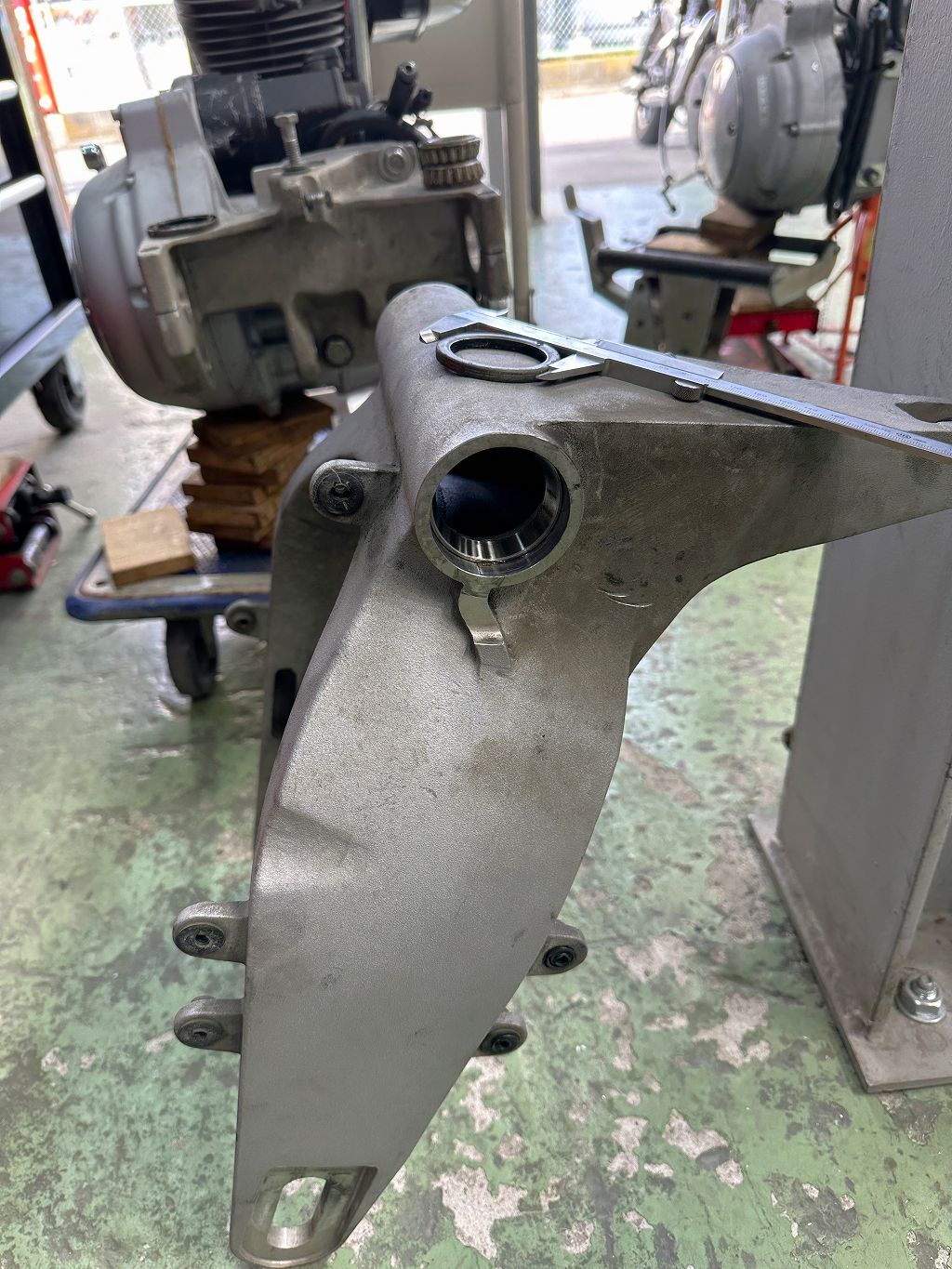

M2のスイングアーム。

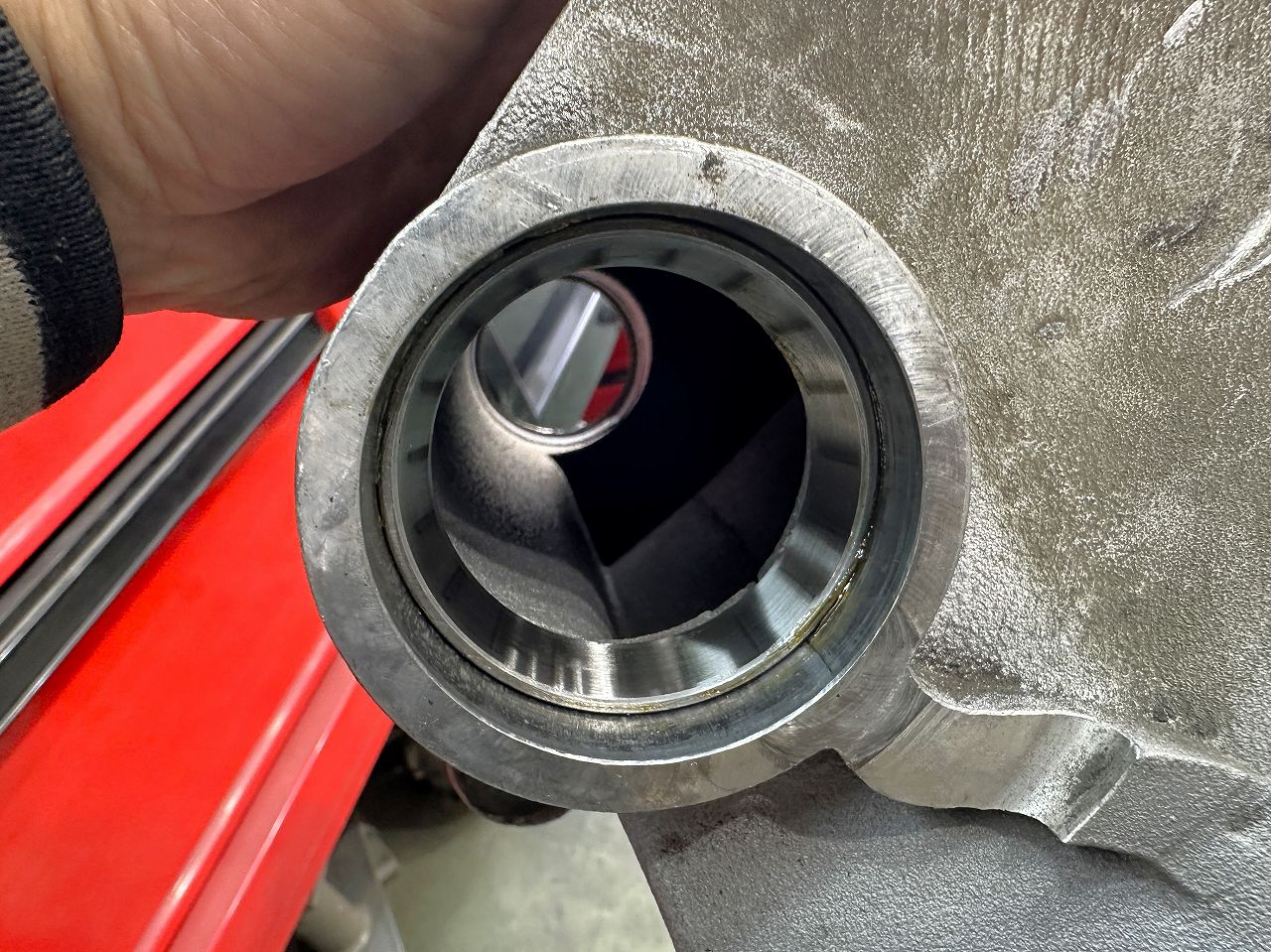

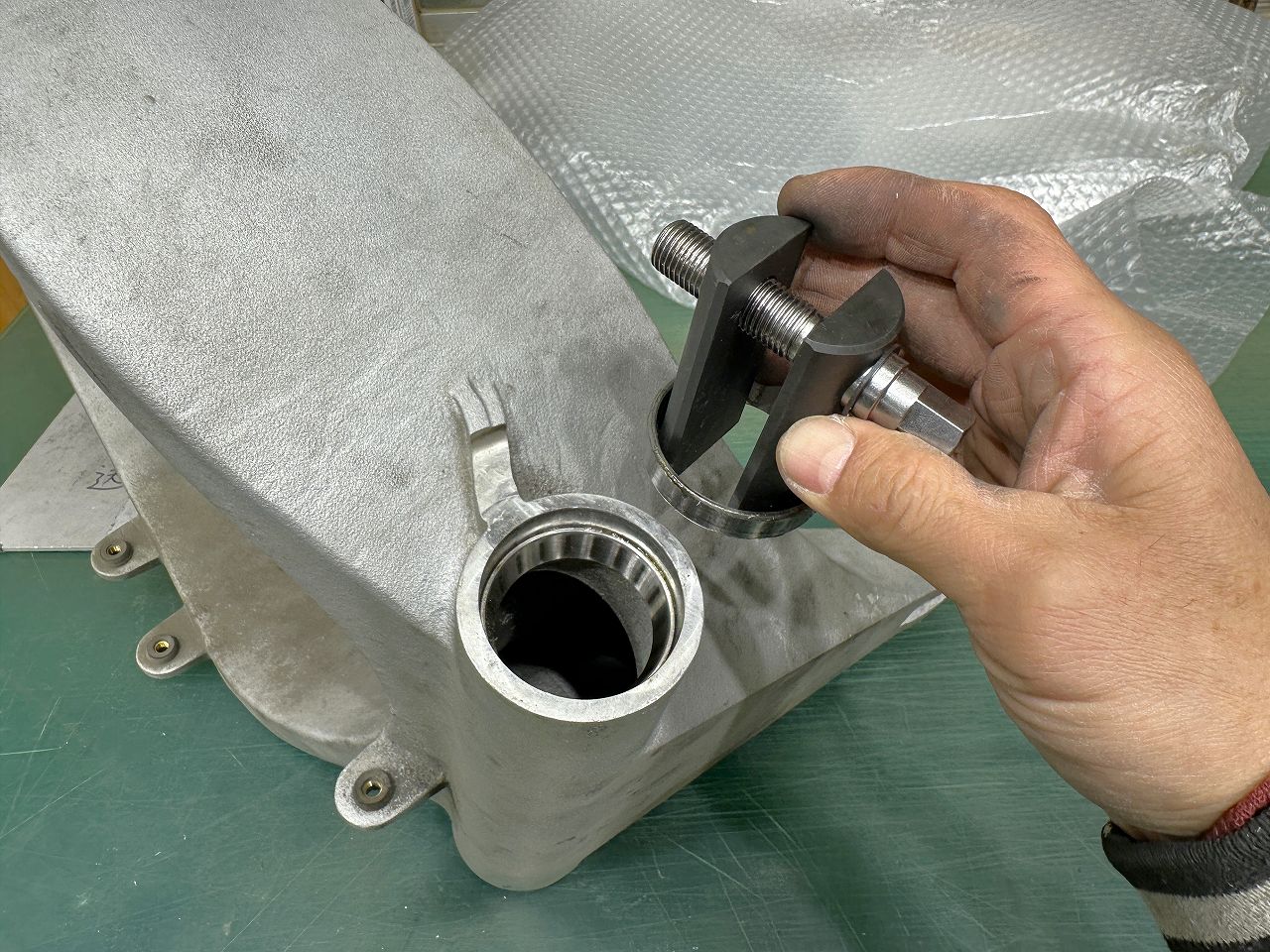

ここまで外したからピボットベアリングを外して確認。

おっとー。

思っていた以上に打痕あるぜ。

左右ともに。

指で触っても分からないんだけどね。

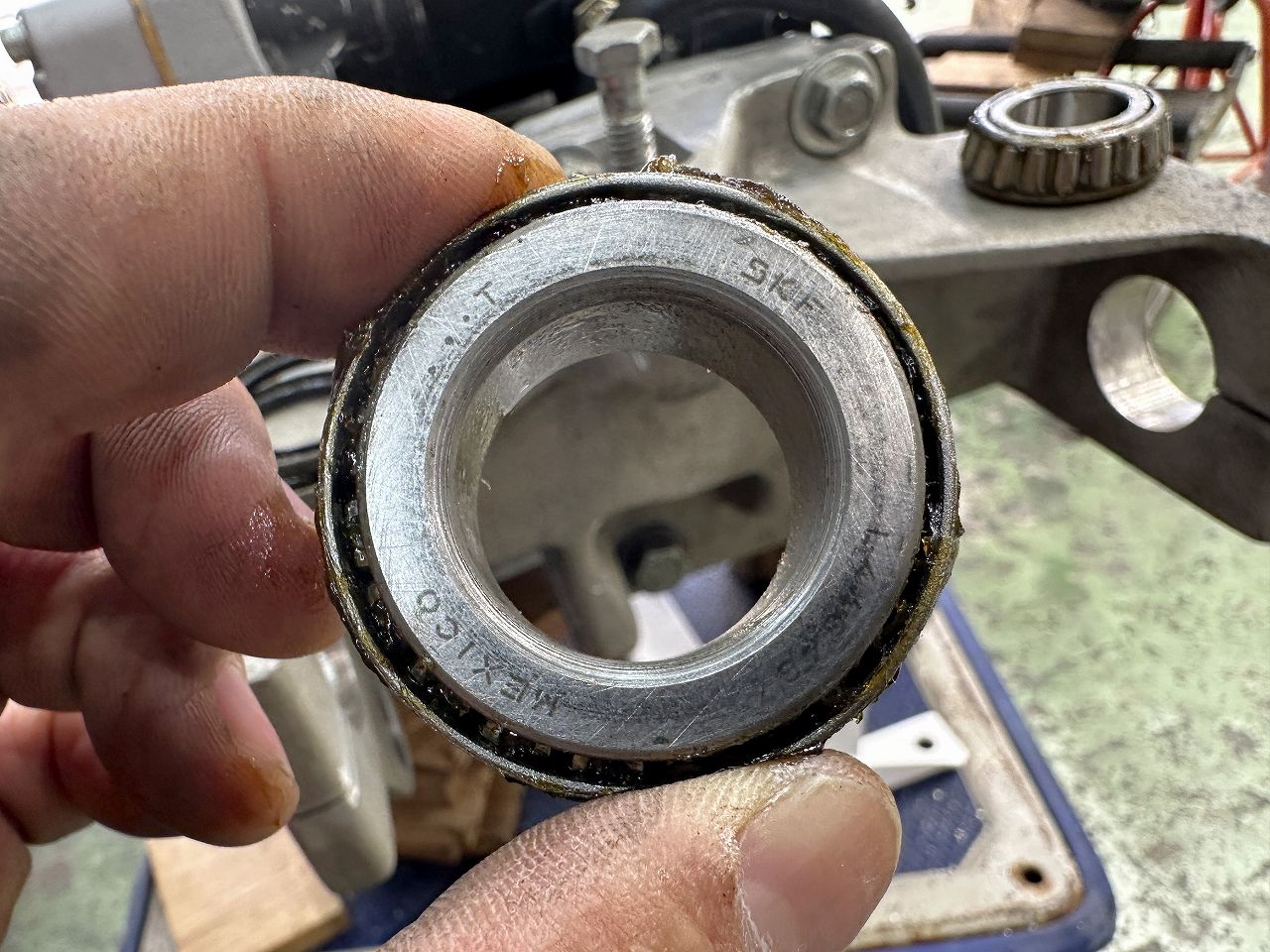

旧式HDではお馴染みサイズのテーパーローラーベアリング（インチサイズ）。

ピボットだろうがステムだろうがホイルハブだろうがみんなこれ。

てっきりスポーツスターと同じTIMKEN製かと思ったら、SKFのメキシコ生産品だった。

以前、 ’98までの鉄スイングアーム（NOS）から外したのはTIMKENだった。

この辺りの年式からサプライヤーが違うんだね。

コストダウンかなぁ。

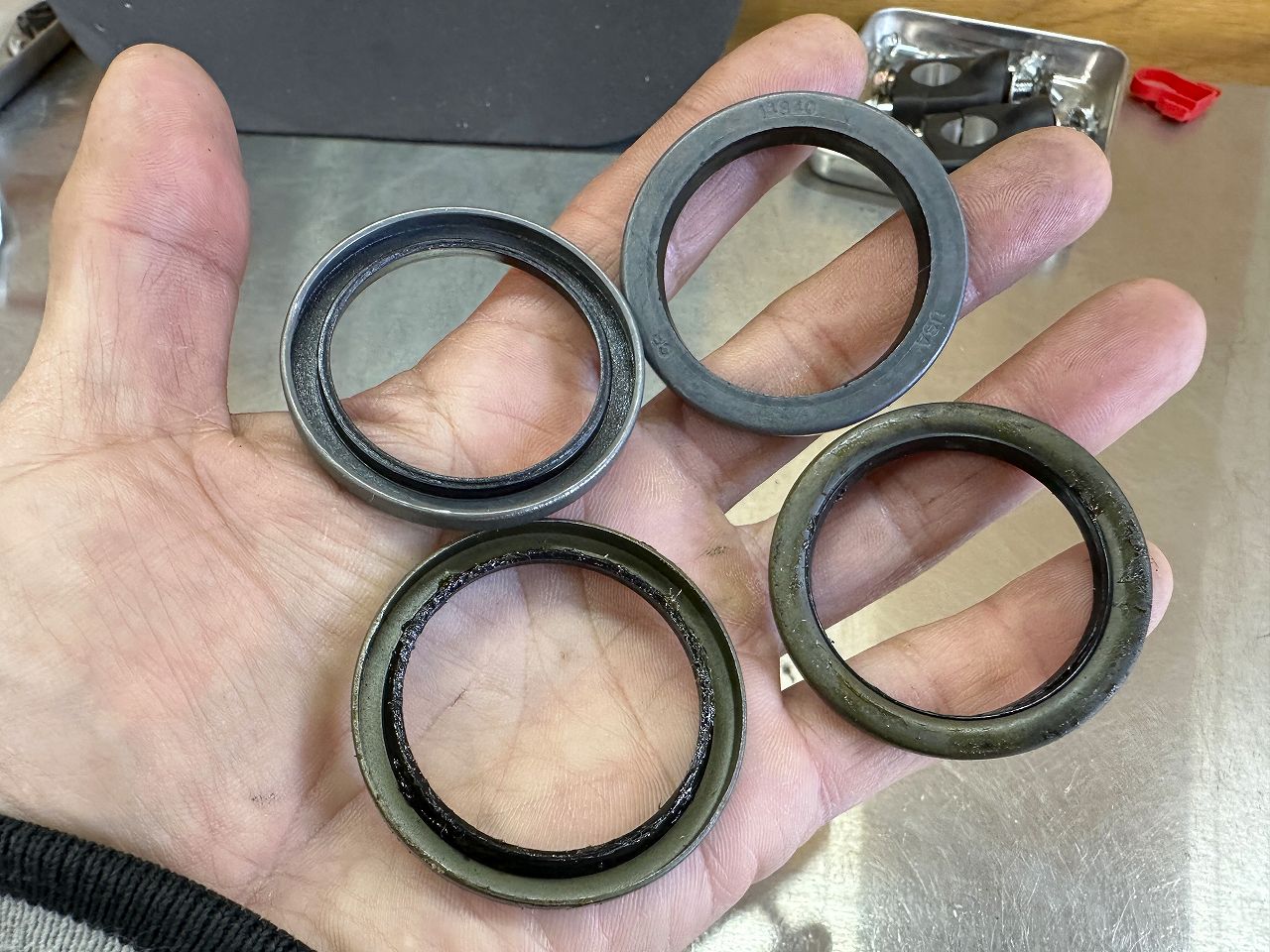

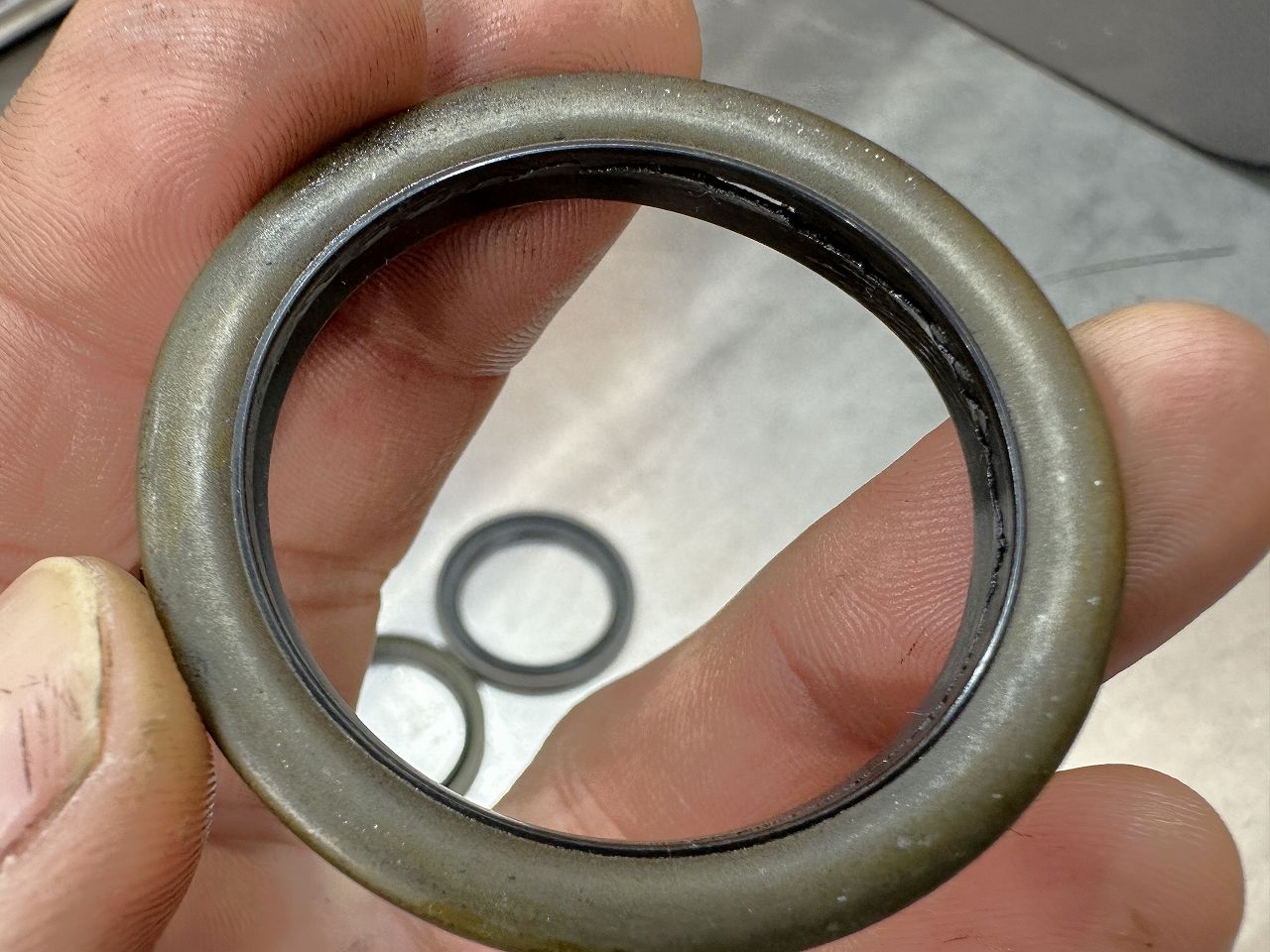

で、シールリップ切れてた。

オゾンクラックじゃないが硬化して割れたって感じ。

ただ、雨でも通勤に使っていた（むしろ雨の日はM2くらいな使用頻度）が、シール内に浸水は無かった。

まー、スイングアームブロックが被さる格好なので、水被りし難い環境ではあるかな。

で、困ったことに、ここのシール廃盤部品なんですよ。

まー、廃盤もなにもメーカーが消滅してるんですが、
（復活しているという話もあるが…）

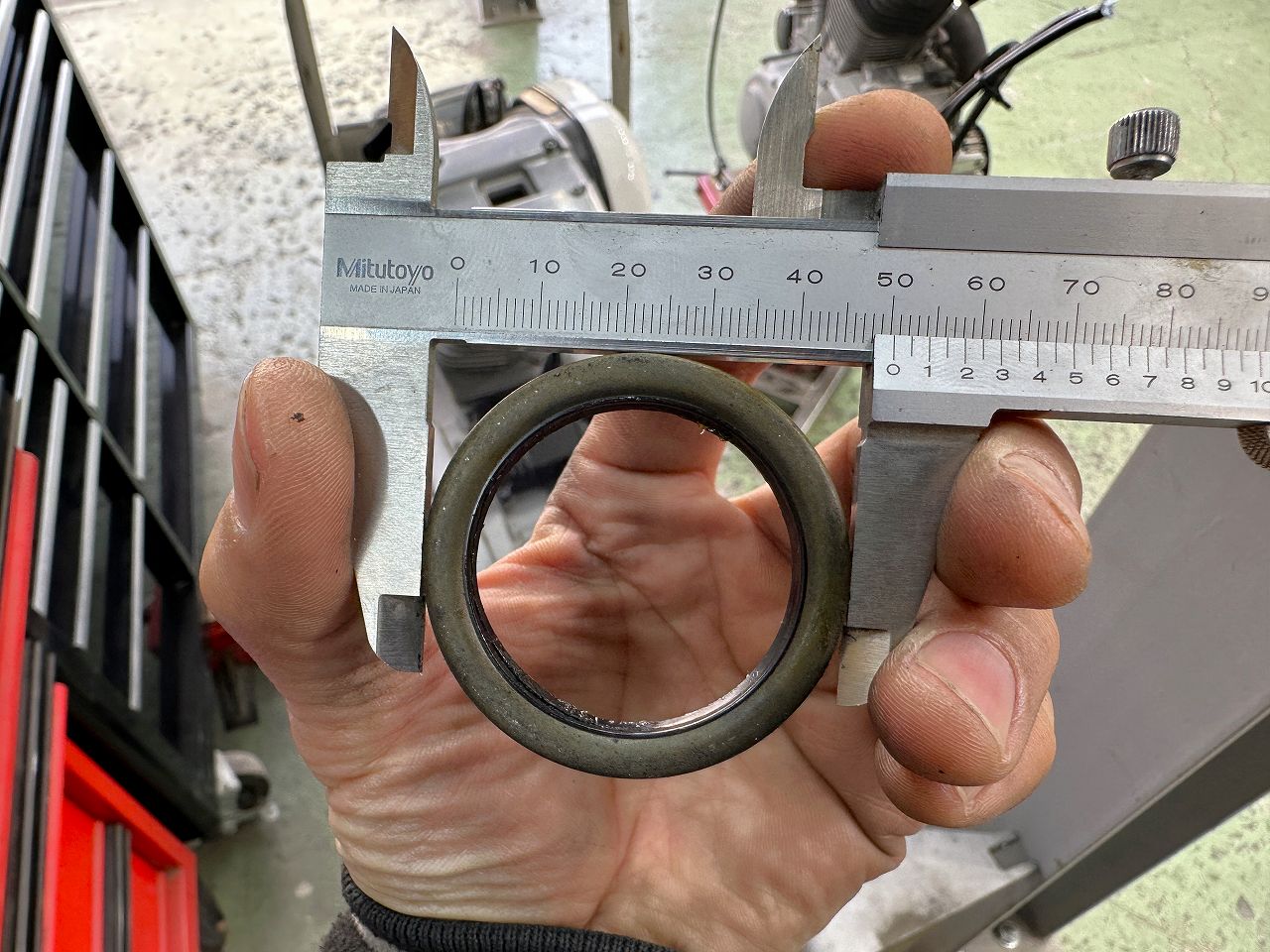

外径と、

内径を測るもミリノギスだからインチ換算が煩雑だ。

実は、ずっと前からこのときを懸念していたので、NOS鉄SAから外しておいたシールが手元にある。

今後（S1）のこともあり、SNSのビューエルコミュニティーでそのことについて書き込むとサイズのヒントを貰え、それから色々調べて規格品だということが分った。

今後の入手に役立つなー。

ちなみに、鉄用の方が嵌め合いも確りしていて作り良さげ。

芝刈り機のどこかに使われる物らしい。

調べたら、どうやら日本人のイメージしてるチュイーン!! とか コトコト手押しのヤツじゃなくもっと大型のっぽい。

流石メリケン。

不味い物見てしまったら蓋をしろという教えに背き全取っ換え。

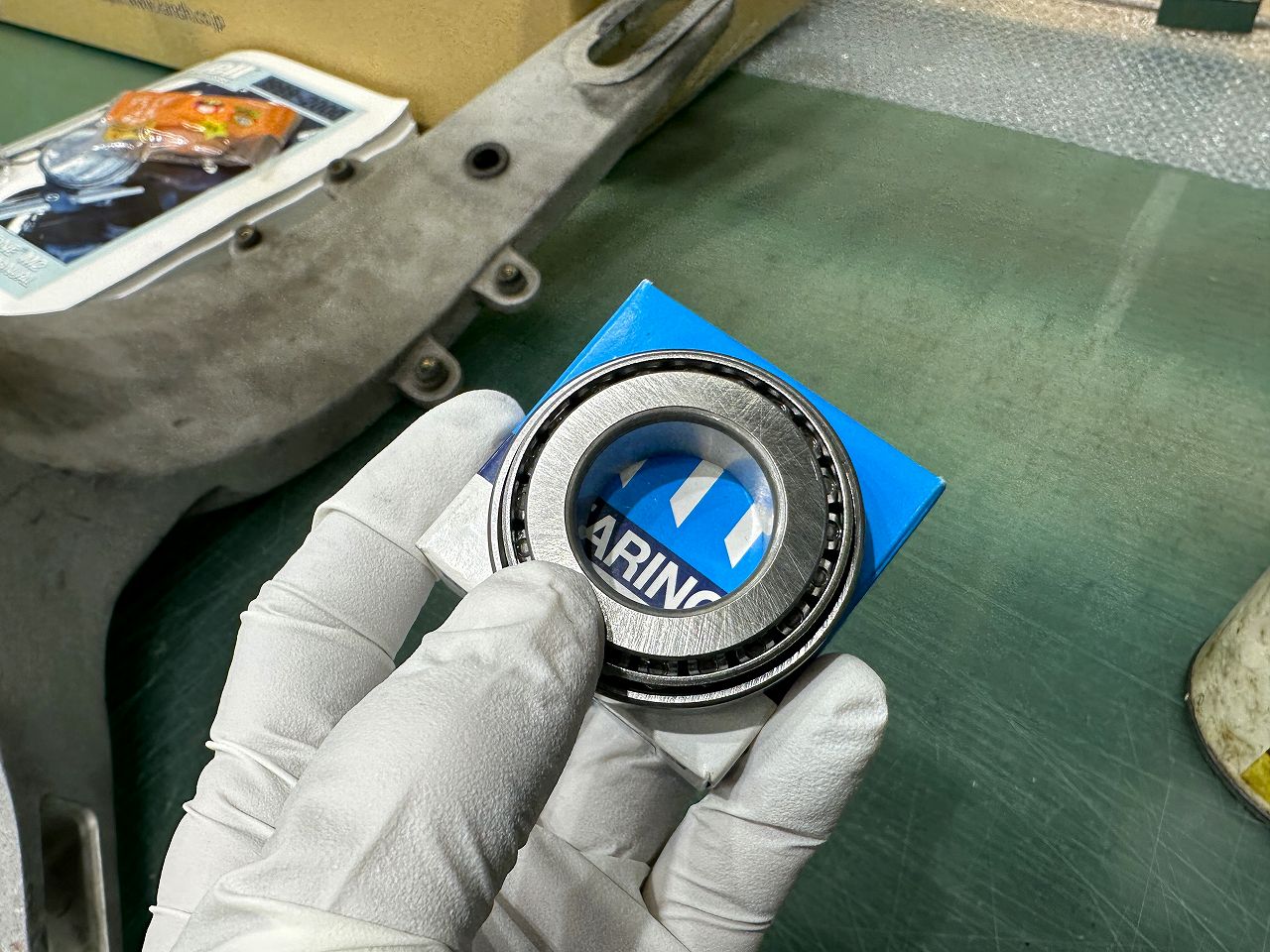

手持ちの国産品…と思ったが、TIMKENのがあったからそっちから使うことに。

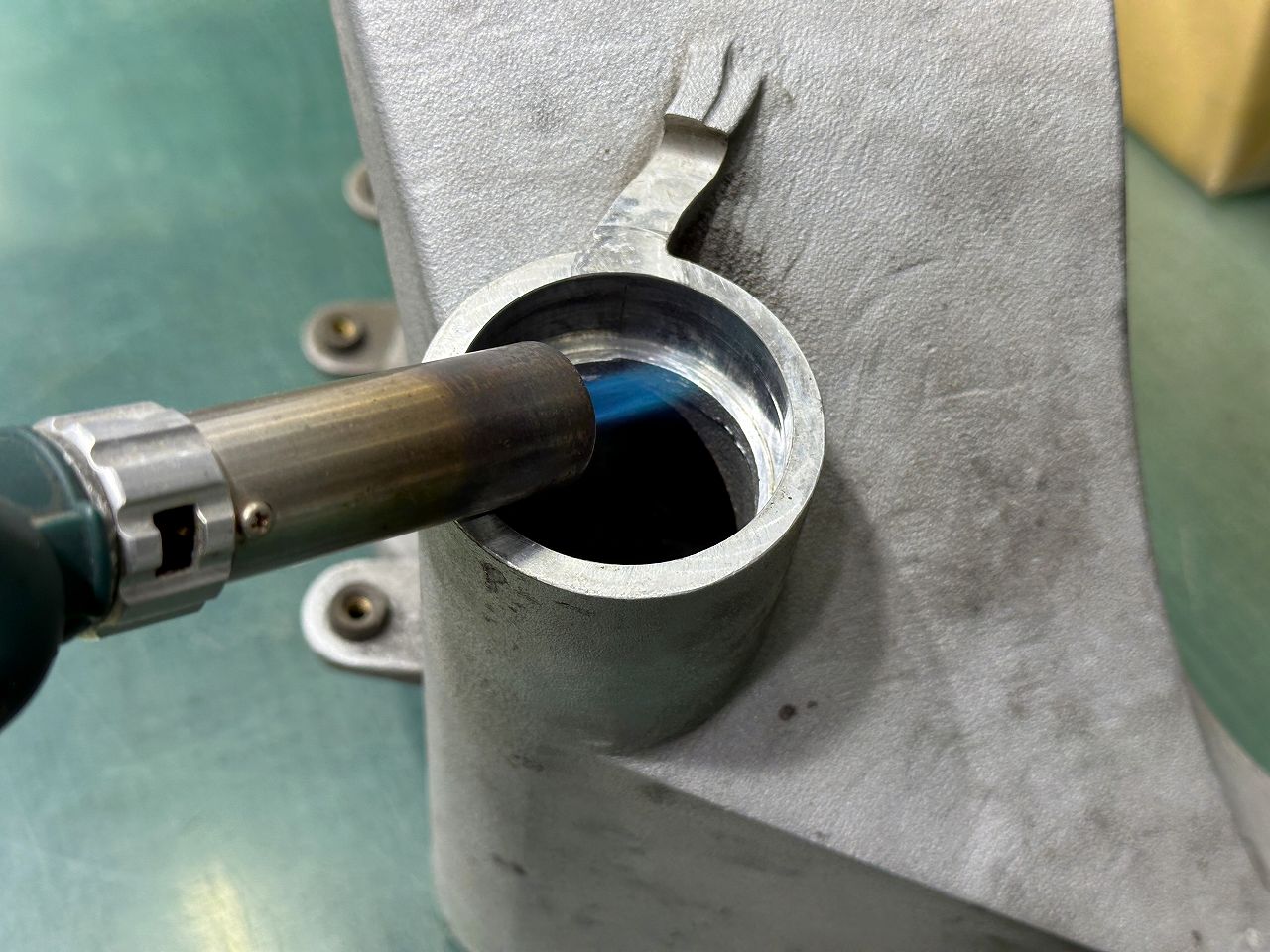

寒い夜は温める。

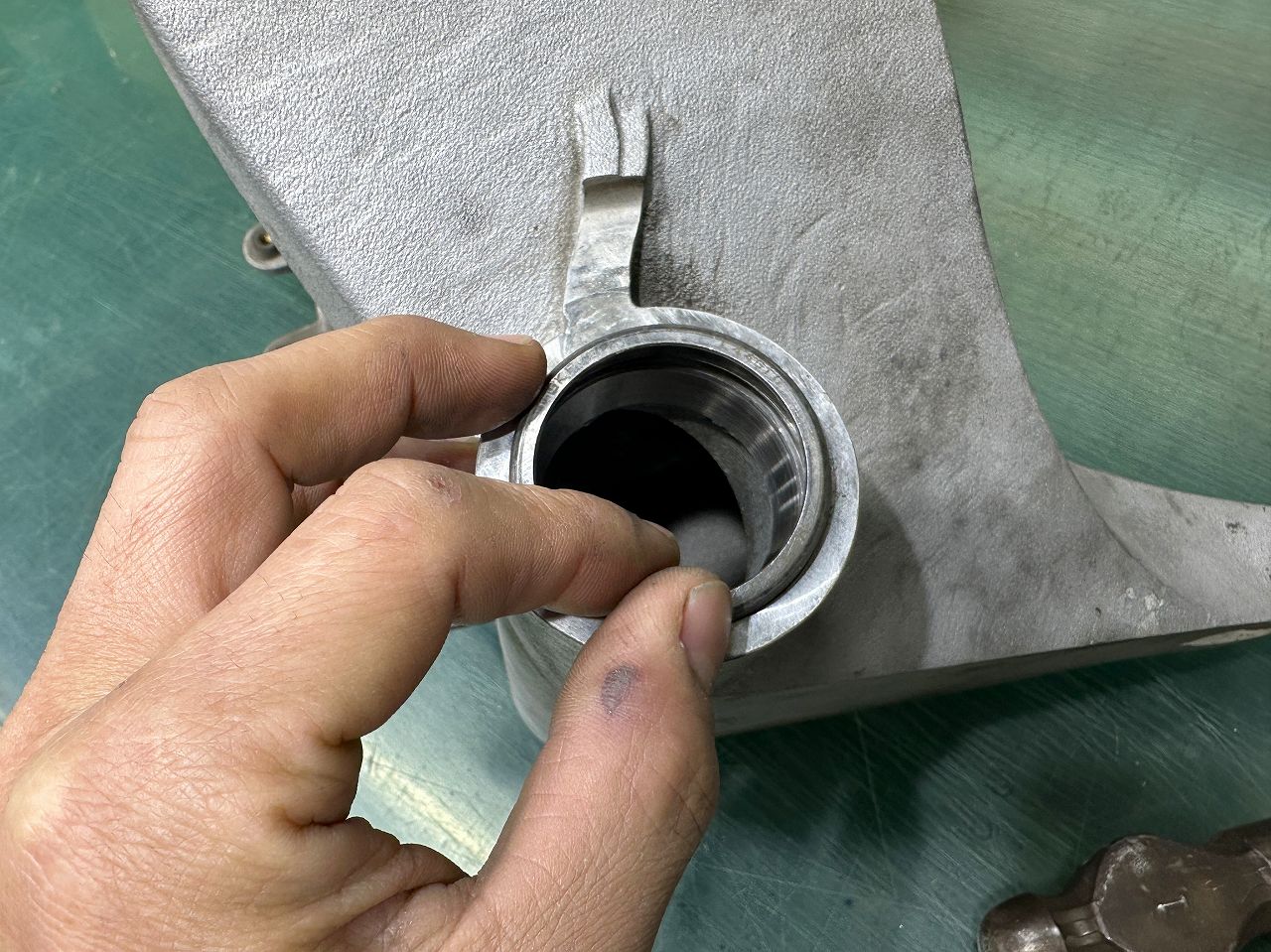

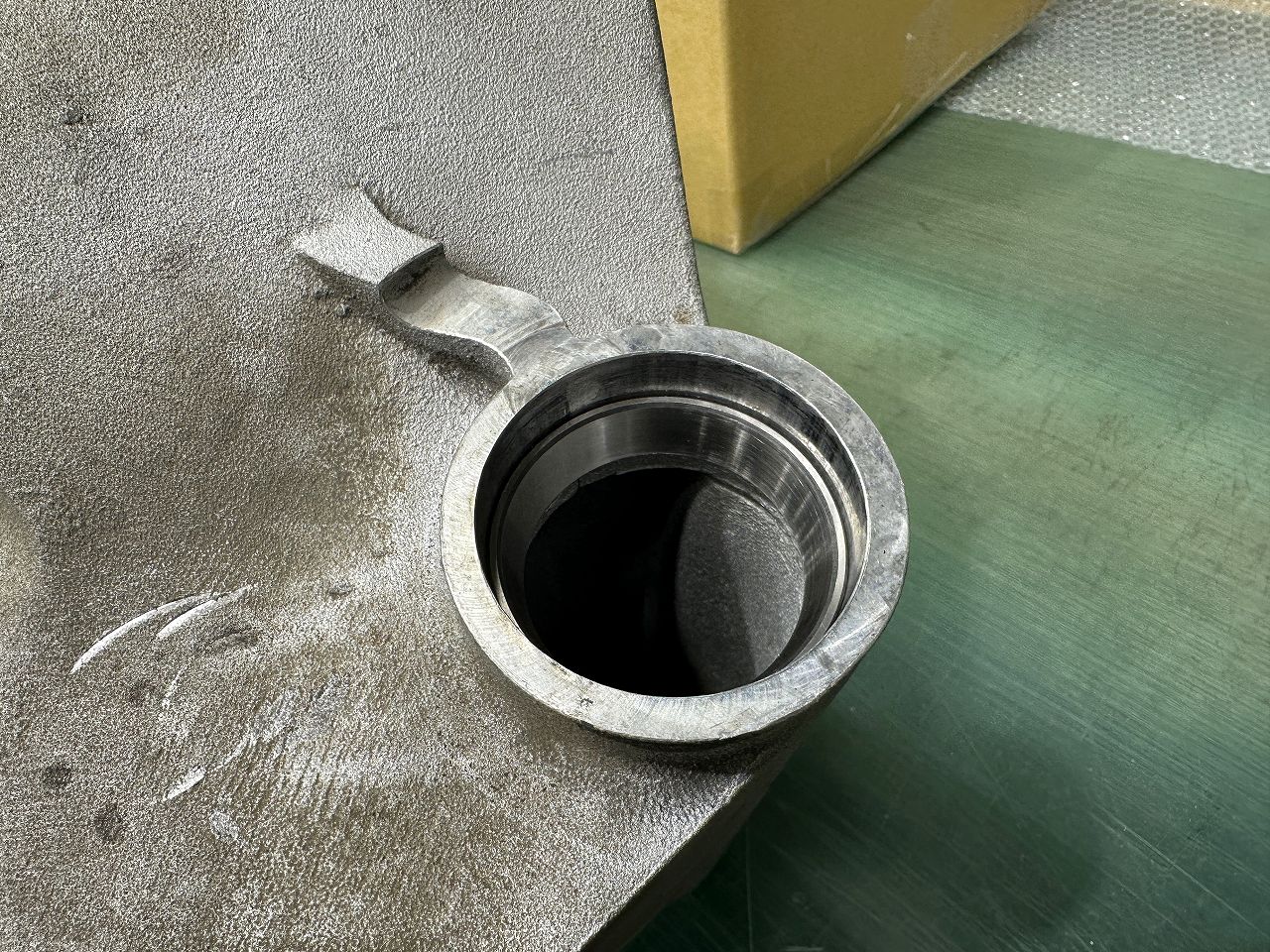

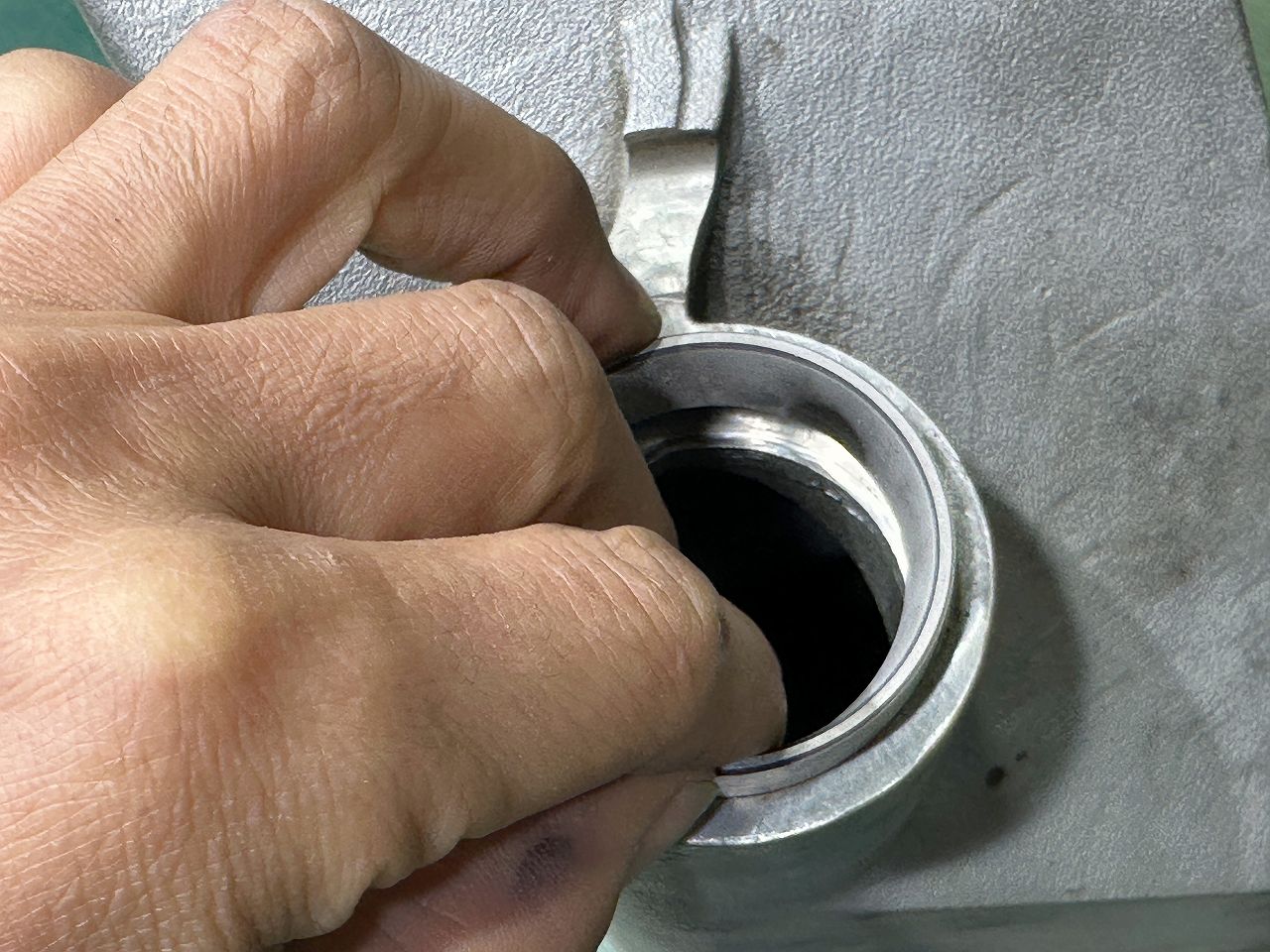

そこへ冷凍庫に一晩入れて置いたレースなら

スッと入らない。

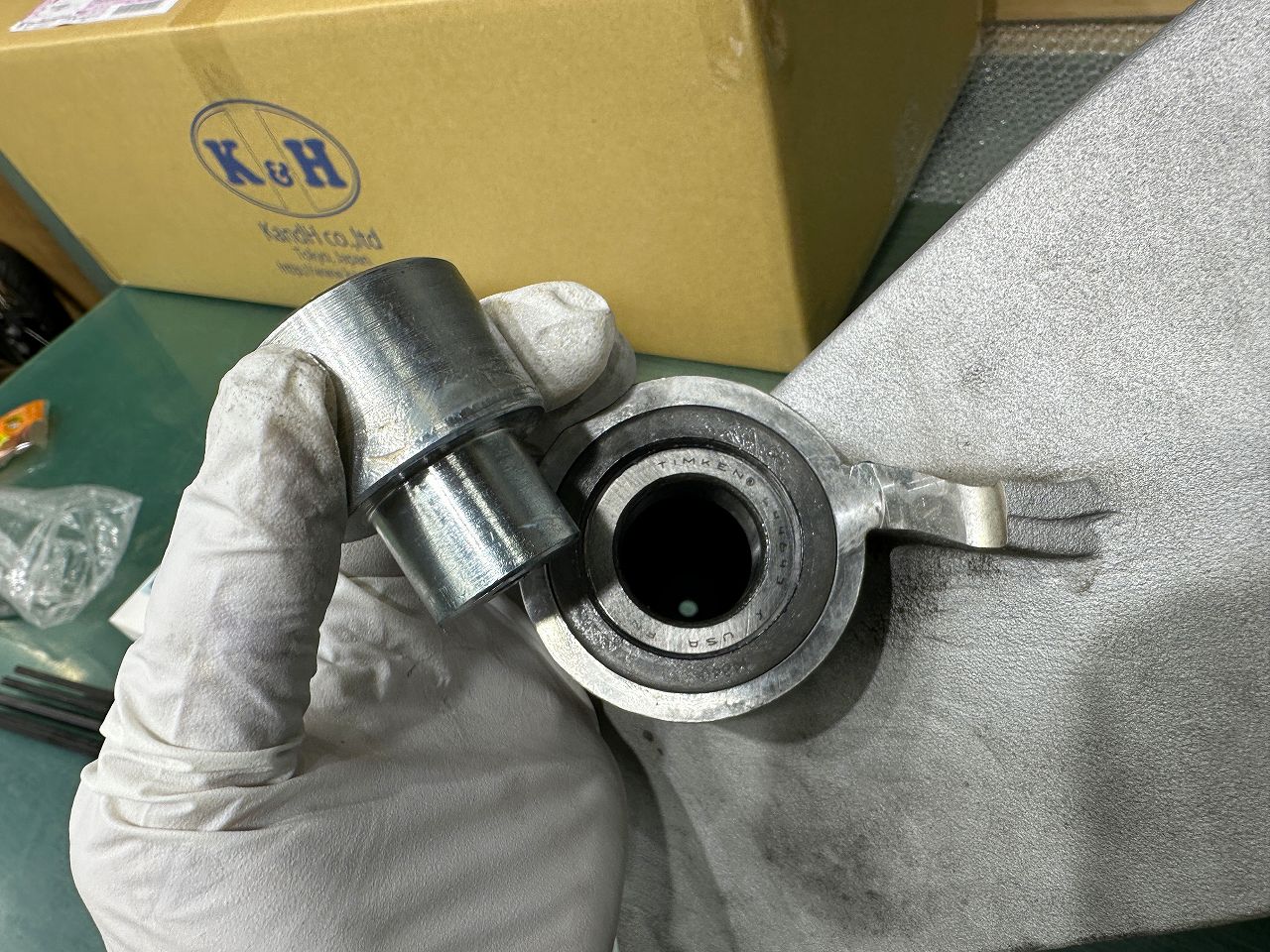

結局、外したレースで打つ。

プレス無いのでね。

買おう買おう思ってそのままだ。

スポンジマシンの整備でも使うしなぁ。

コンコンコンからカキーンまで打つ。

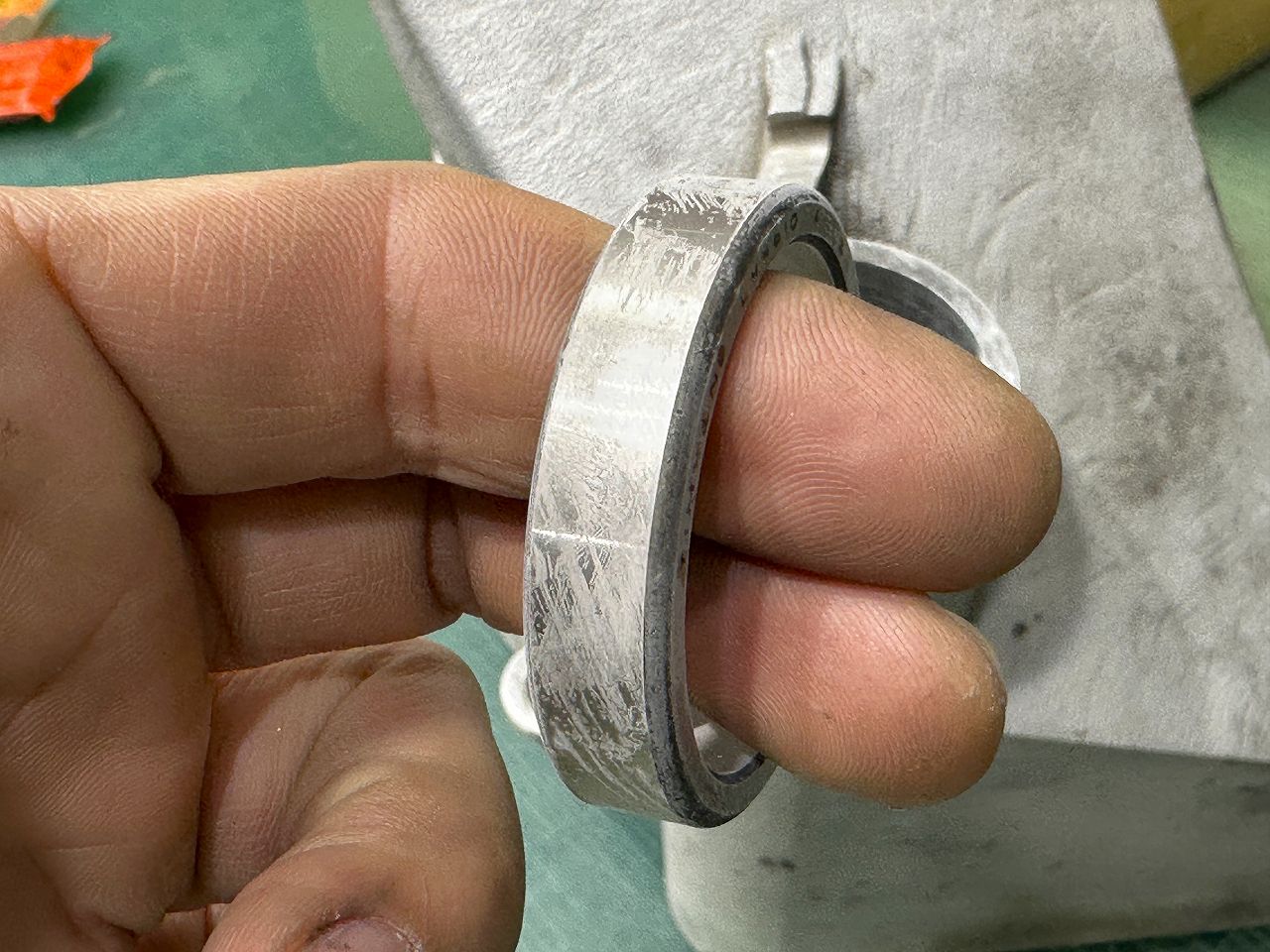

外したレースは外周ひと剥きしてある。

工具箱に仕舞っておこう。

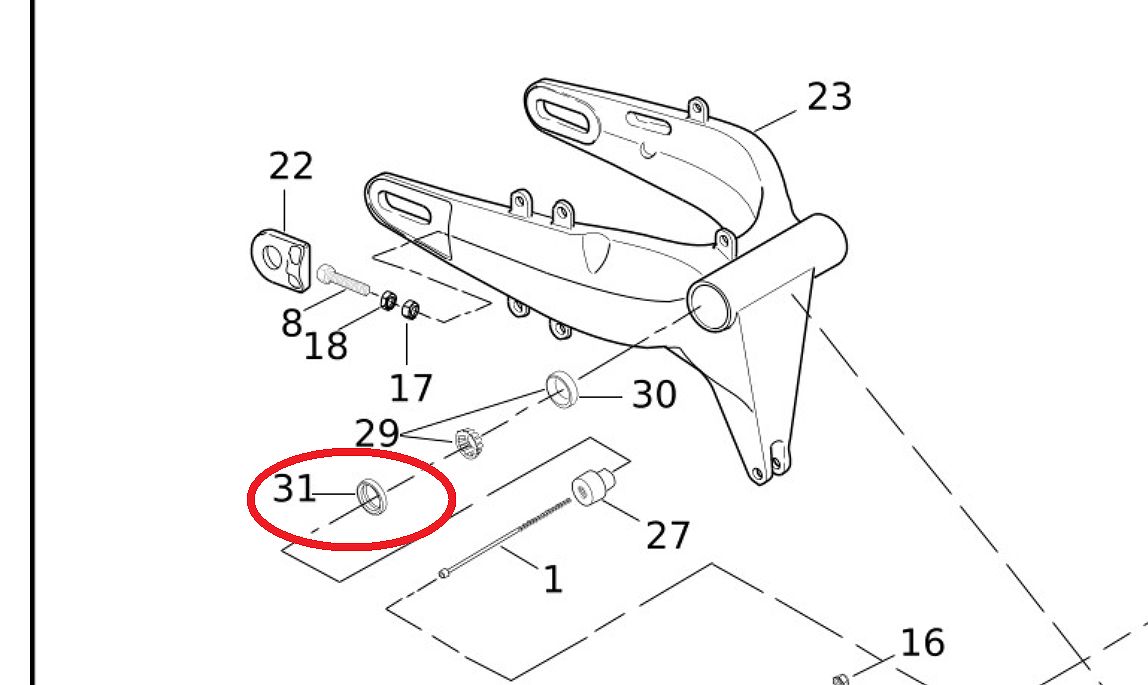

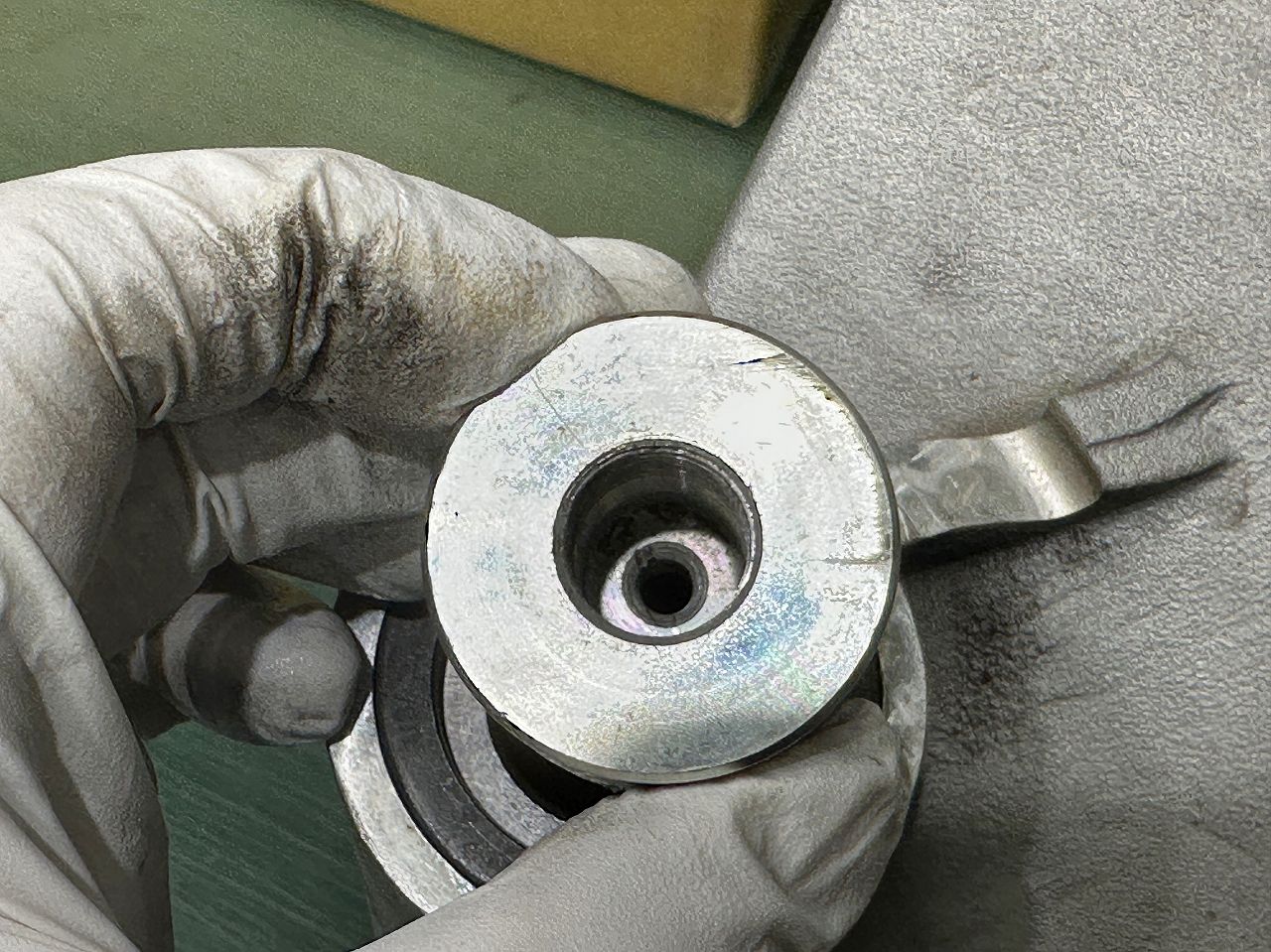

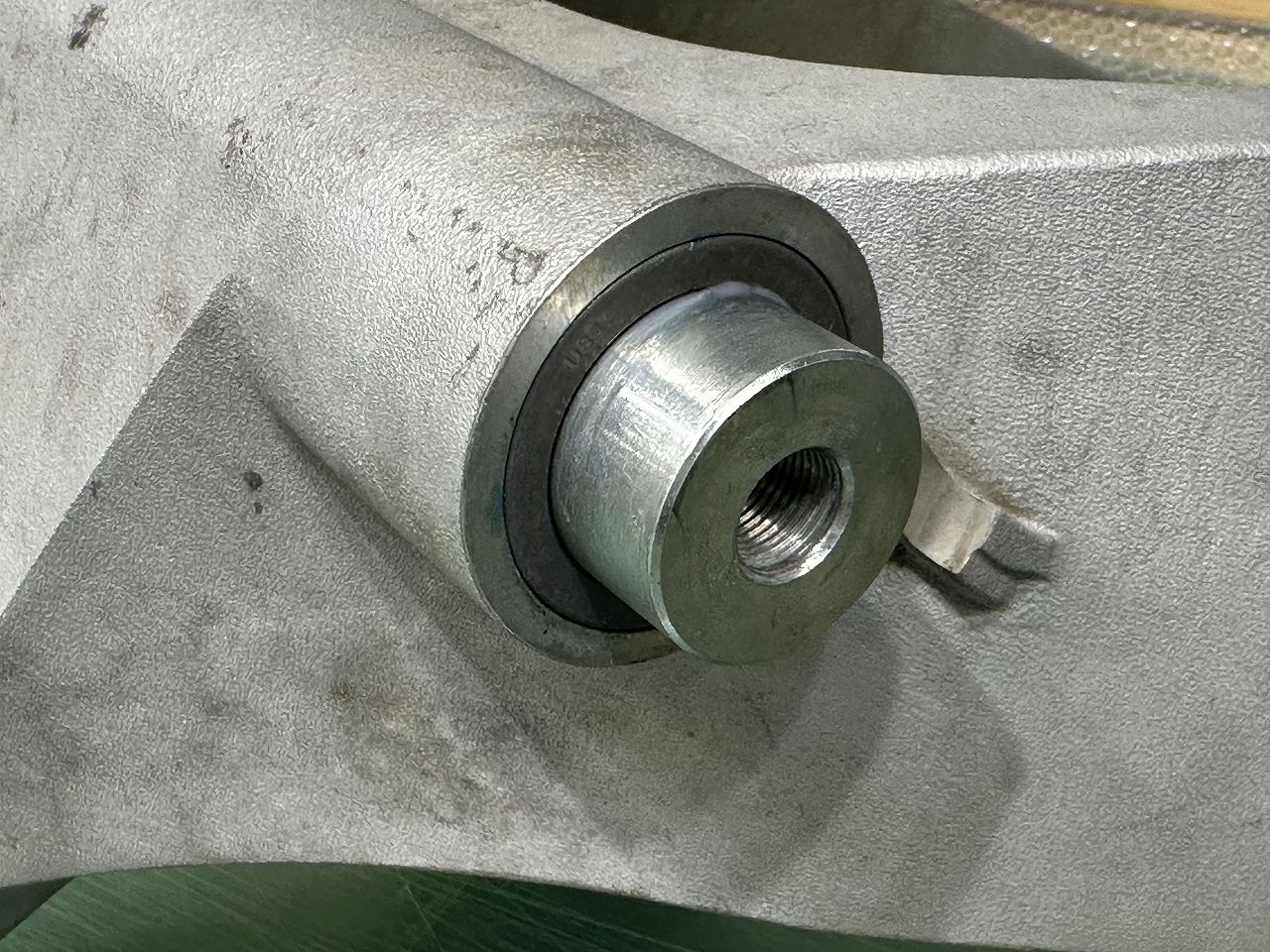

ベアリングに油たっぷり入れパーツリスト的にはアジャスターボルト（というかナット）が、

シール内へ収まる。

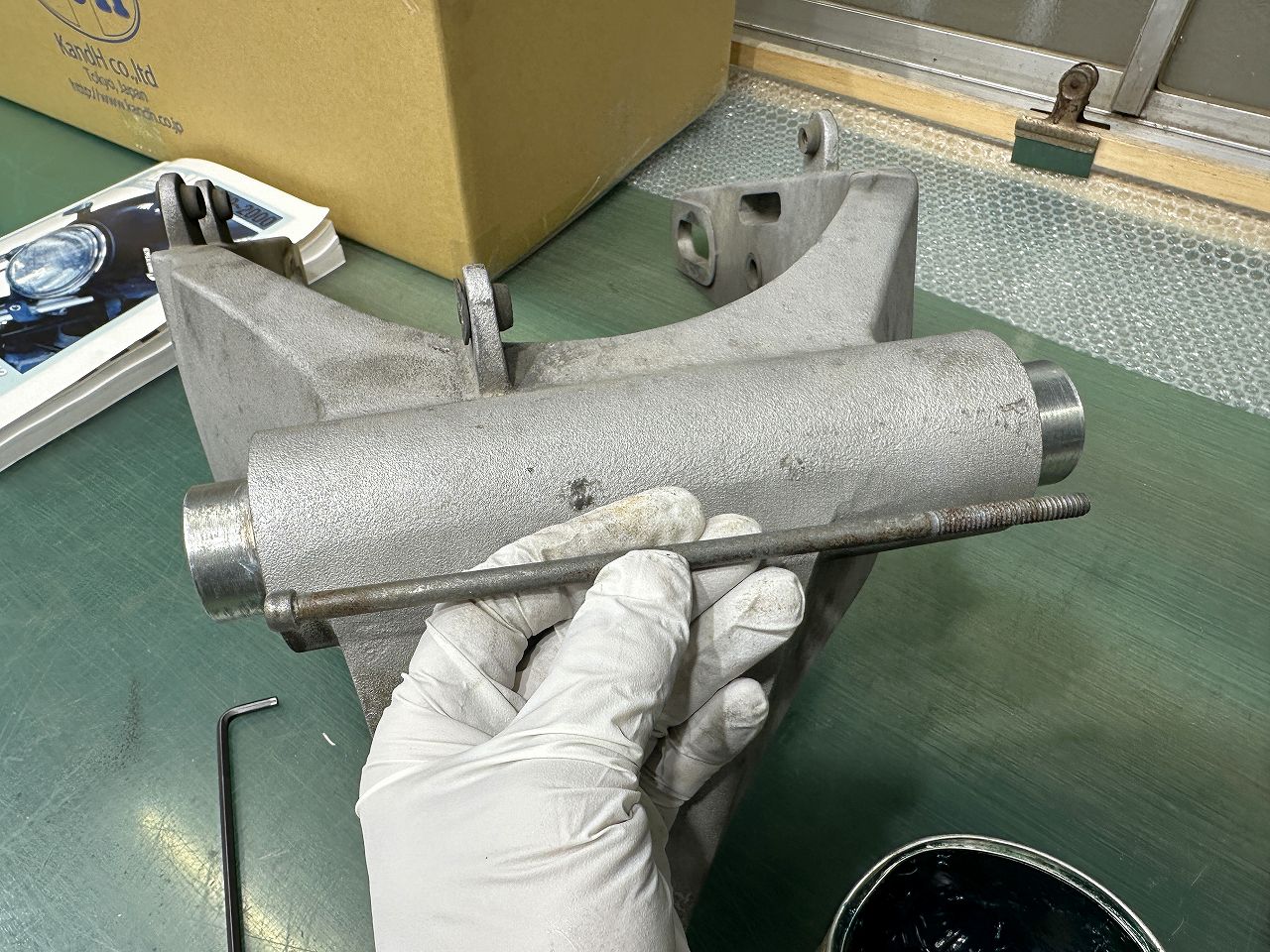

テーパーベアリングのエンドプレイはこの1/4（M6程度）のロングボルトで行う。

反対側のアジャストボルト（ナット）に内ネジ切ってある

そんなんで大丈夫なんかと思うがそうらしい。

しかも並目。笑）

こういうこと。

このボルト（ナット）でとロングボルトを使用して、ピボットベアリングの隙間（遊び）調整をする。

で？

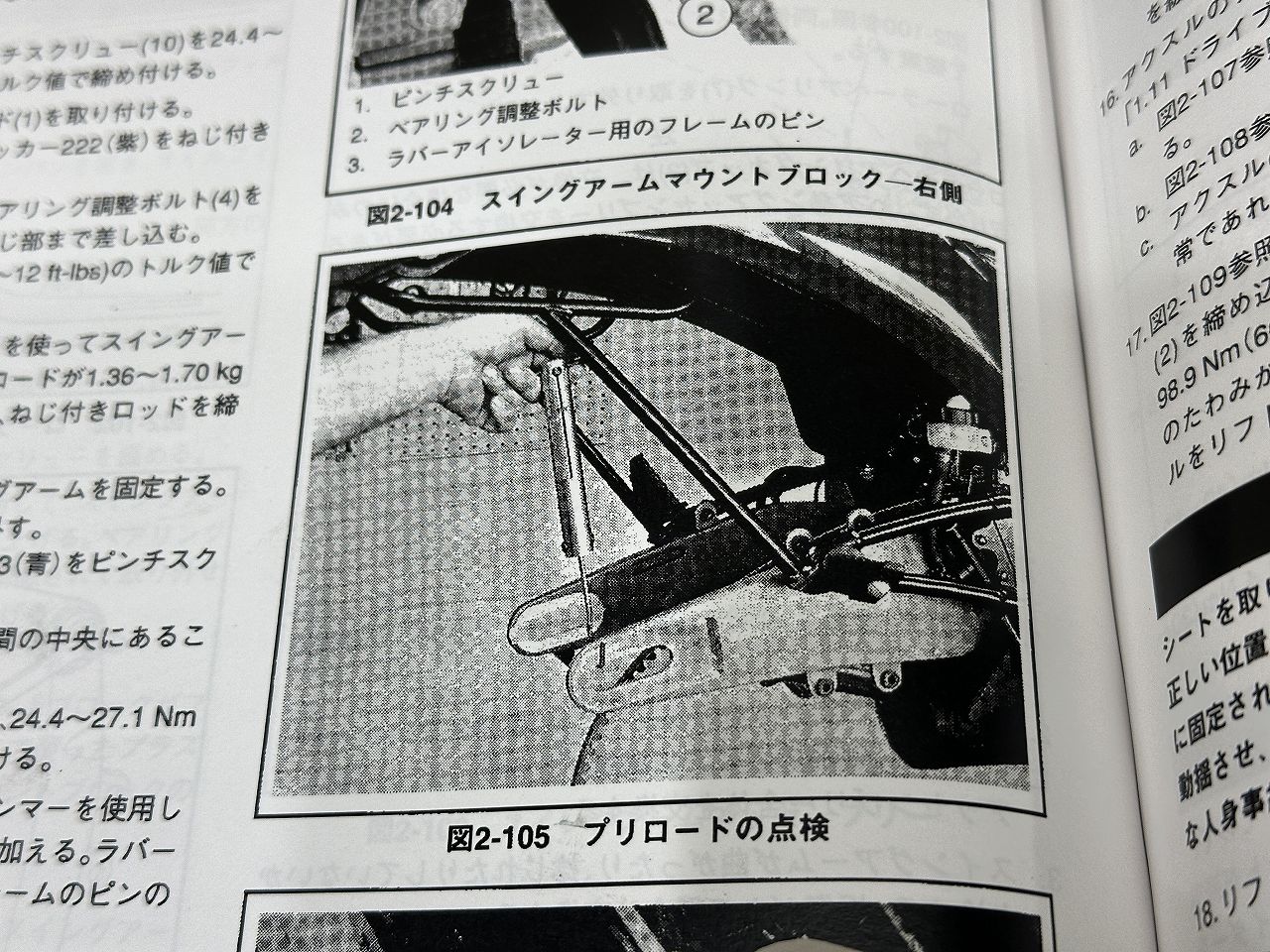

と思ってマニュアル読んだらこれ。笑）

重さ。笑）

テーパーベアリング年式のホイルと同様エンドプレイ測るのかと思ってた。

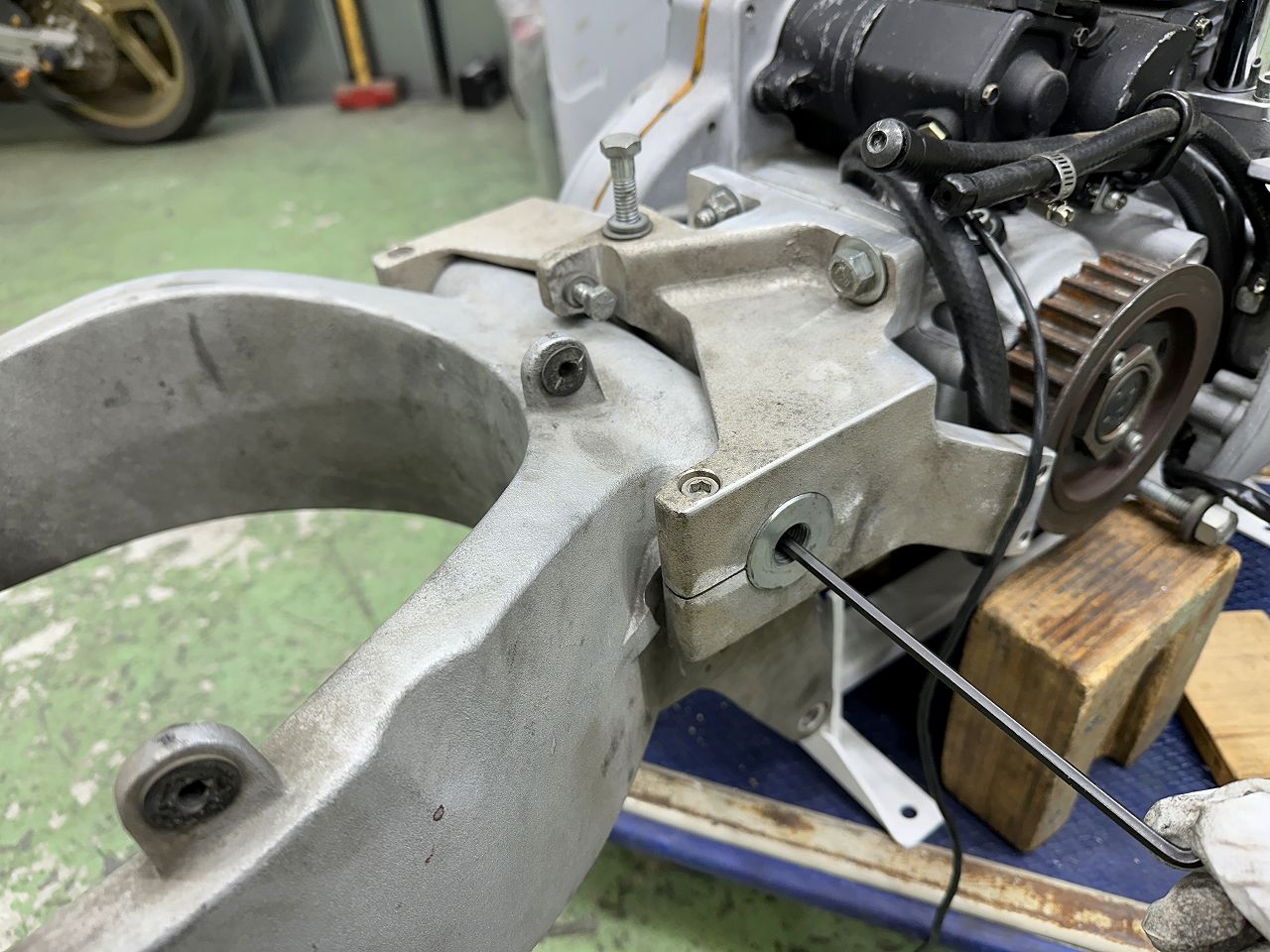

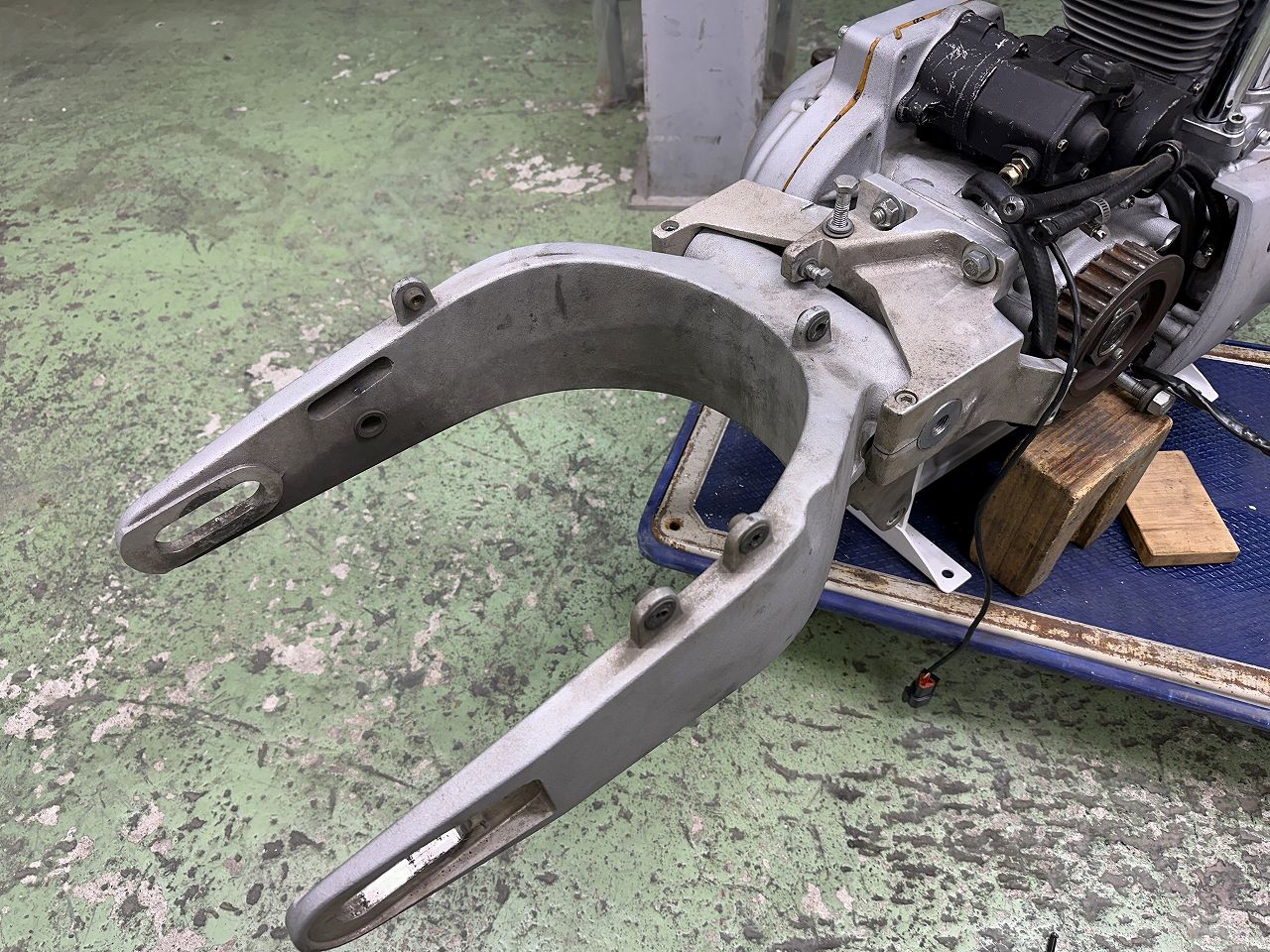

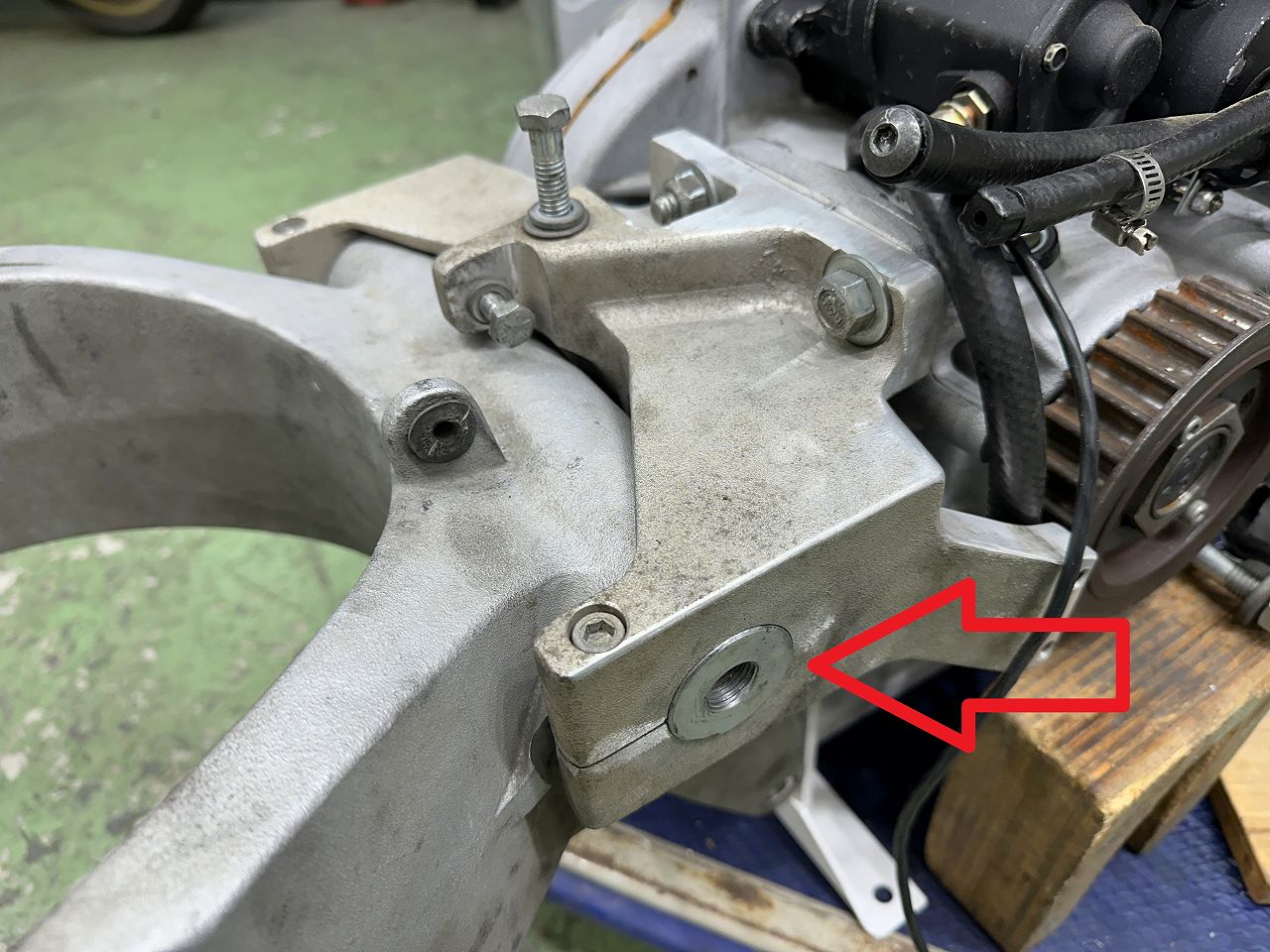

スイングアームブロックに仮組み。

スイングアームブロックに差して位置併せてアジャストボルト（ナット）を挿入。

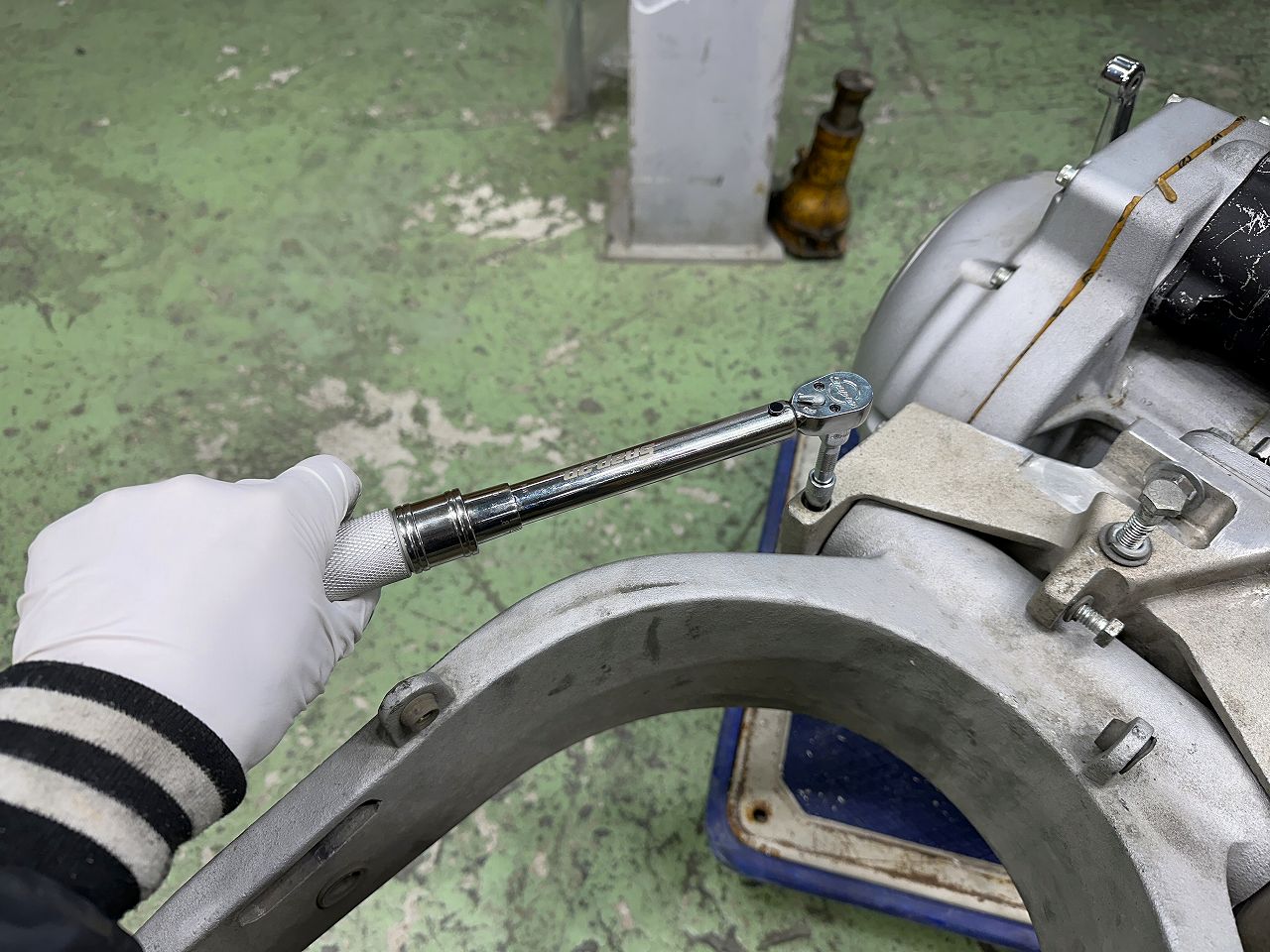

左側ピンチボルトを固定。24.4～27.1Nm

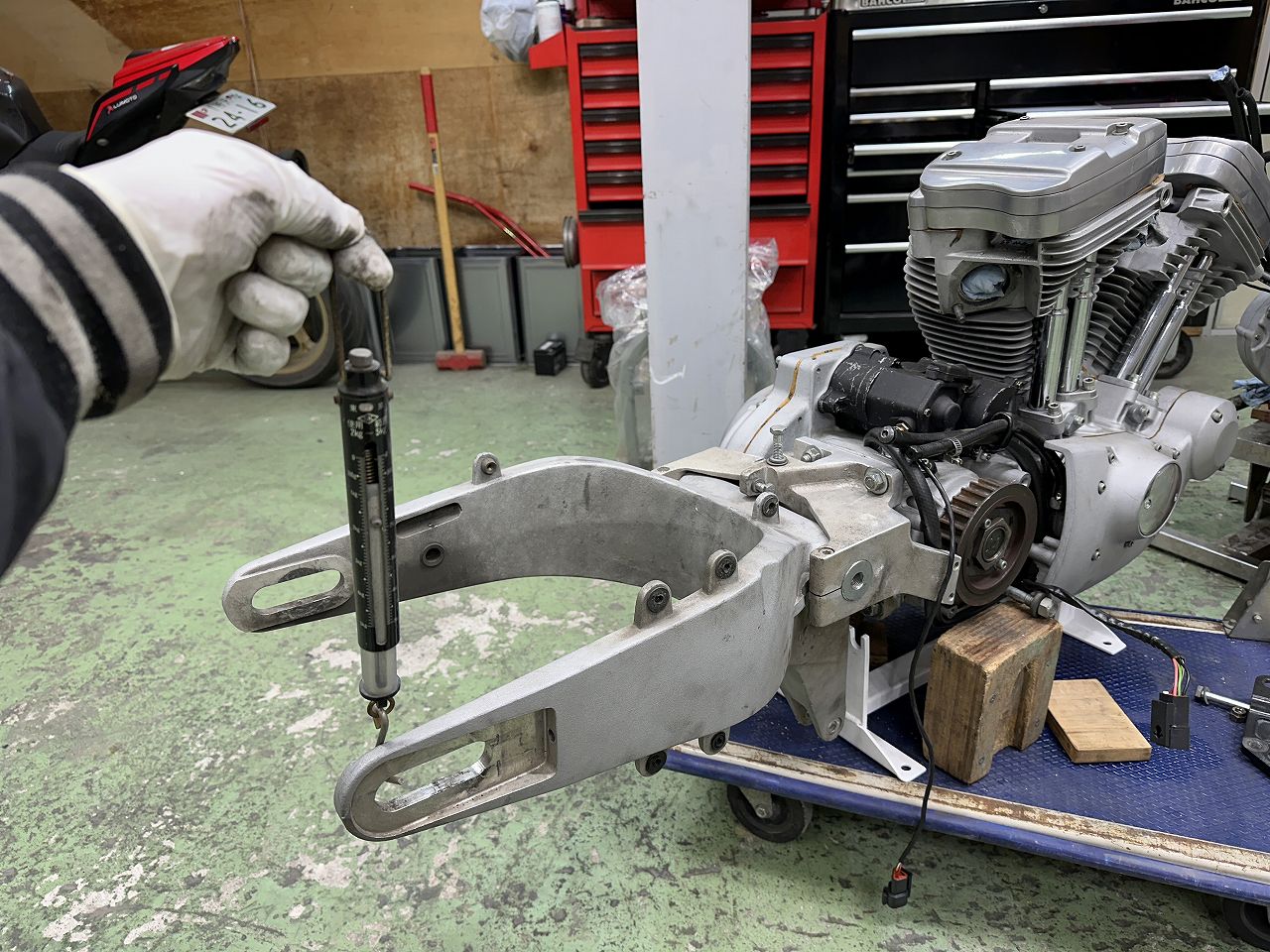

ロングボルトを14.9～16.3Nmで締め込み1.36～1.70kgの範囲内に

全然収まらない。

トルクレンチ使ったにしても、あれだけたっぷりグリス入れてるからなぁ。

結局、手感で調整。

まー、当たり付いたら再調整…。

しなそうだ…

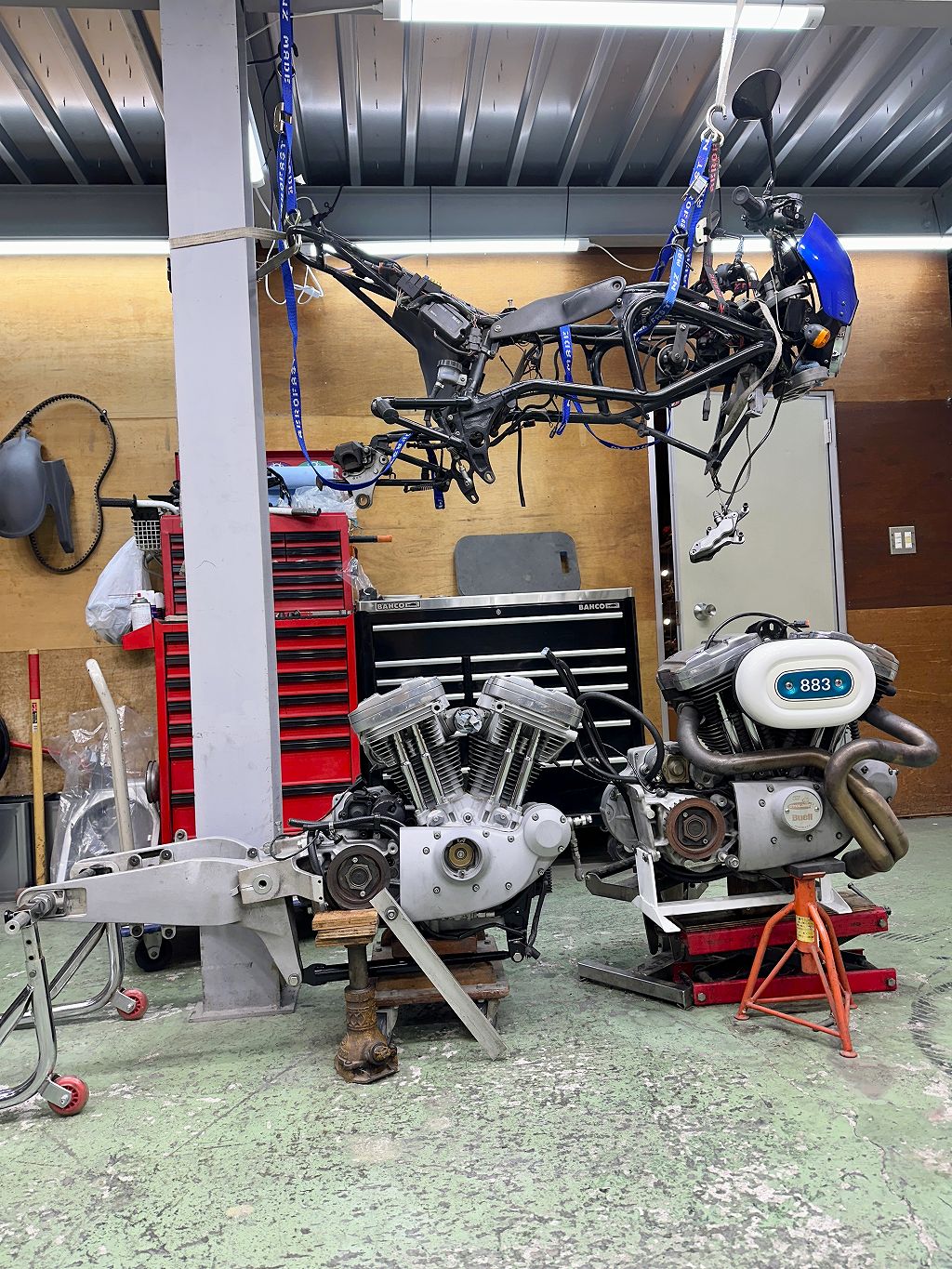

エンジンから足生えた

オタマジャクシみたいだ。

スポーツスターとビューエルの混種

ちなみに、オタマジャクシ→カエルになれるのは1〜2%らしい。

まー、カエルにしたいわけじゃないんだが…

リアサス付いてないから安定しない。

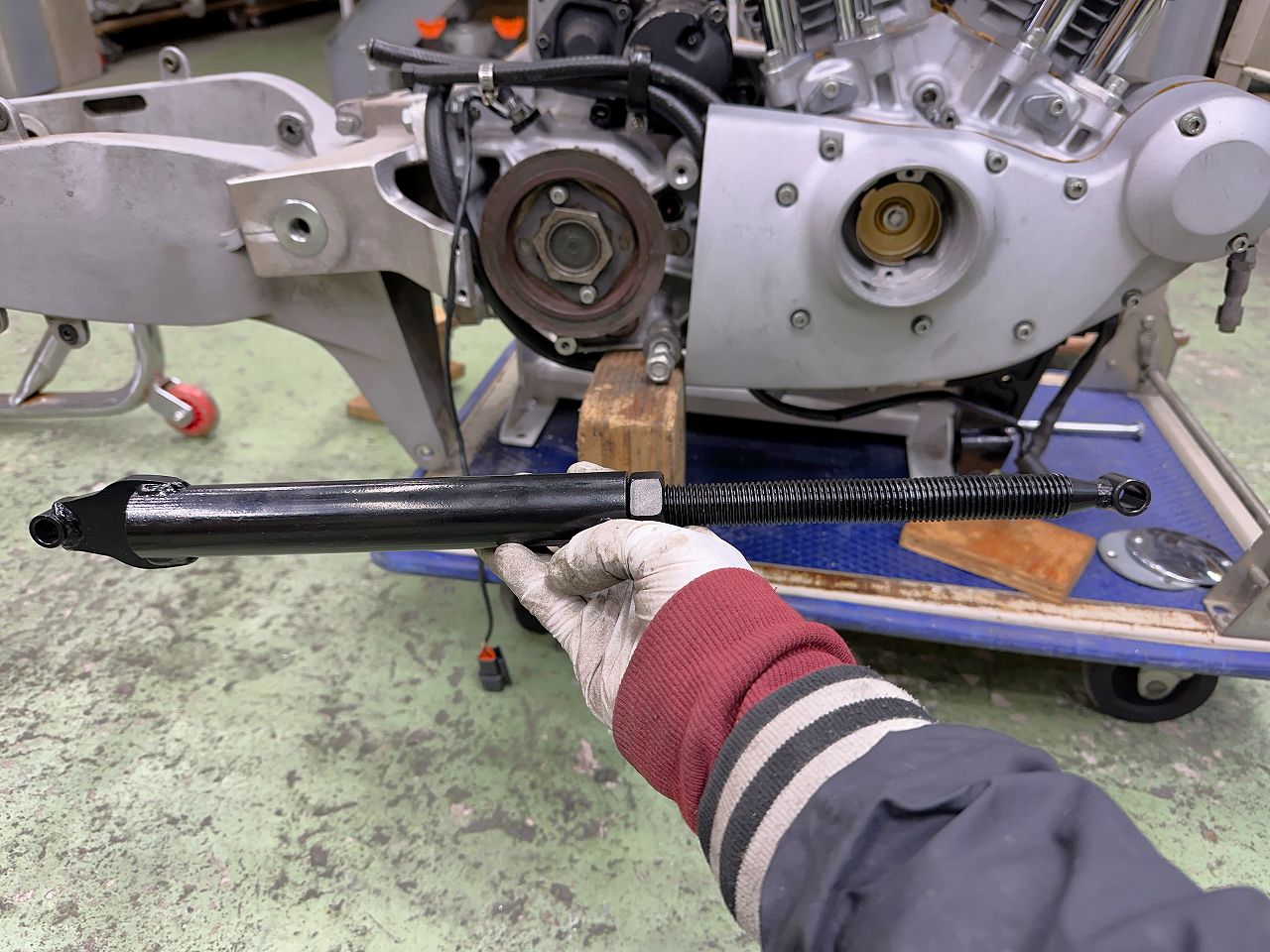

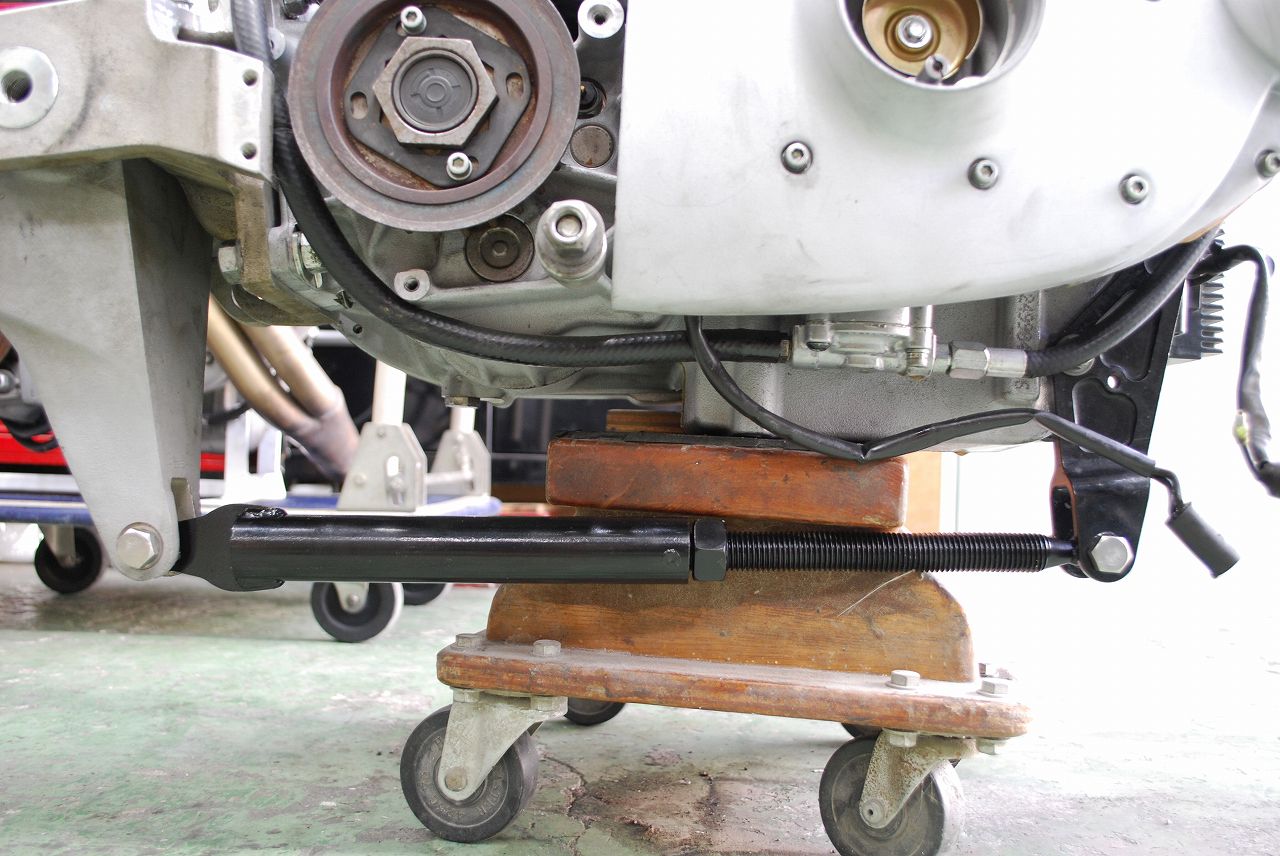

ケース前側にサス受け付けてスイングアームと連結。

元のM2に883のエアクリーナー

ヘッダーM2のままだから変な感じだなー。
　

その5 につづく。
